结论

法线要用 $M^{-\mathsf T}$ 变换，而不是 $M$。记住这一句就够了。

① 只有存在非均匀缩放或切变时，这件事才有意义。 如果变换只由平移、旋转、均匀缩放组成，直接用 $M$ 就是对的。

② 矩阵可逆时，$M^{-\mathsf T}$ 就够了。 伴随矩阵的转置 $\operatorname{adj}(M)^{\mathsf T}$ 是更一般的写法（奇异矩阵也有定义）， 但可逆时它给出的方向与 $M^{-\mathsf T}$ 完全一致，只在 $\det M = 0$（退化变换）时才多出什么。 用 $M^{-\mathsf T}$ 不必额外操心符号——符号已经含在里面了。

③ 工业界的取向是"尽量不在 shader 里算"。 Unity 和 UE 靠 CPU 端预计算；Godot 给每个实例打标记，只有非均匀缩放时才在顶点着色器里算一次。 真正的效率排序是：不算 > 用 CPU 预计算 > 换乘法顺序 > 在 shader 里算。

一、问题：法线为什么不能用同一个矩阵变换

你的顶点着色器里大概率有这么一行：

mat3 normalMatrix = transpose(inverse(mat3(model)));

它是对的。但为什么位置、切线、纹理坐标都用同一个 model，法线却要单独算一个矩阵？

一个矩阵可以一致地变换点、线、三角形，甚至切向量——因为这些量都跟着几何走。

法线不行。原因在于法线的定义方式和其他量根本不同：

法线不是"空间里指向某个方向的箭头"，而是"垂直于切平面的那个量"。写出来就是

$$\mathbf{n} \cdot \mathbf{t} = 0$$

对所有切于该点的向量 $\mathbf{t}$ 成立。即：

模型经过了一串变换，这些变换可以合并成一个矩阵 $M$。切线随之变成 $\mathbf{t}' = M\mathbf{t}$。 请找出一个矩阵 $N$，使变换后的法线 $\mathbf{n}' = N\mathbf{n}$ 仍然满足 $\mathbf{n}' \cdot \mathbf{t}' = 0$。

满足的解就是 $N = M^{-\mathsf T}$。

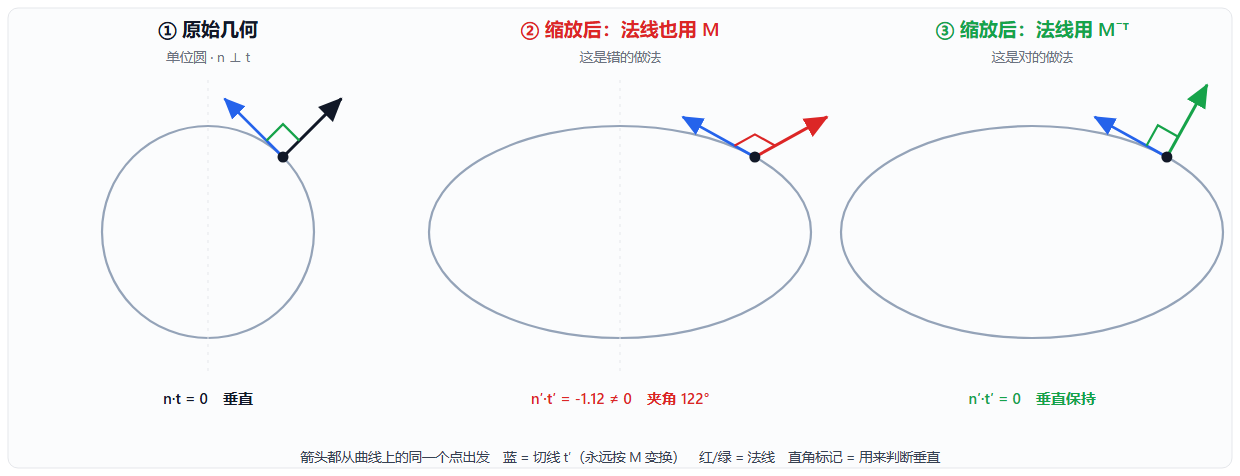

非均匀缩放破坏垂直性：同一个点上的切线与法线，左边是原始圆，中间是用 M 变换法线（歪了 32°），右边是用 M⁻ᵀ 变换法线（保持垂直）

二、推导：从"保持垂直"到 $M^{-\mathsf T}$

跟随约束

“垂直"就是点乘为零。写成矩阵乘法就是：

$$\mathbf{n}'^{\mathsf T}\mathbf{t}' = 0$$

记号约定：本文统一按列向量处理（与 RTR4 一致），所以 $\mathbf{n}^{\mathsf T}$ 是行向量， 行向量乘列向量得到一个标量——这正是点乘。这里特意用 $\mathsf T$ 写成矩阵形式，是为了下一步能直接代入矩阵。 （注意约定差异：HLSL / UE 里是行向量，代码写成 mul(v, M)；GLSL 是列向量，写成 M * v。 数学内容完全一样，只是乘法顺序反过来。）

代入 $\mathbf{n}' = N\mathbf{n}$、$\mathbf{t}' = M\mathbf{t}$，并注意 $(N\mathbf{n})^{\mathsf T} = \mathbf{n}^{\mathsf T}N^{\mathsf T}$：

$$\mathbf{n}^{\mathsf T} N^{\mathsf T} M\, \mathbf{t} = 0$$

我们希望它对所有满足 $\mathbf{n}^{\mathsf T}\mathbf{t} = 0$ 的向量对都成立。取 $N^{\mathsf T}M = I$ 显然能满足，于是

$$N = (M^{-1})^{\mathsf T} = M^{-\mathsf T}$$

这就是"逆转置”。2000 组随机矩阵（含拉伸与切变）里，直接用 $M$ 变换法线的垂直性违反率是 100%， 而 $M^{-\mathsf T}$ 是 0%——因为随机矩阵几乎不会恰好落在"旋转 + 均匀缩放"那个特殊子集里。

模型经过一串变换时不必逐级求逆：合并成 $M$ 后求一次即可，因为 $(M_1M_2)^{-\mathsf T} = M_2^{-\mathsf T}M_1^{-\mathsf T}$。

但这个解是唯一的吗

上面只证明了充分性。要谈必然性，令 $A = N^{\mathsf T}M$。 固定 $\mathbf{t}$：要求 $\mathbf{n}^{\mathsf T}(A\mathbf{t}) = 0$ 对所有 $\mathbf{n} \perp \mathbf{t}$ 成立， 这意味着 $A\mathbf{t}$ 平行于 $\mathbf{t}$。

而这个性质必须对每个 $\mathbf{t}$ 都成立。一个把每个向量都映成自身倍数的矩阵，只能是标量矩阵：

$$A = \lambda I \quad\Longrightarrow\quad N = \lambda\,M^{-\mathsf T}$$

结论：法线变换矩阵唯一到一个标量因子。

这一步不是数学洁癖，它直接解释了两件事：

  1. 为什么变换后必须重新归一化——那个 $\lambda$ 让长度不可信，而方向才是法线的全部
  2. 为什么可以用伴随矩阵顶替逆矩阵——两者差的正是这样一个标量因子（见下文"更准确的答案"）

三、更准确的答案：伴随矩阵

RTR4 4.1.7 提到一个更一般的写法：把 $M^{-\mathsf T}$ 换成 $\operatorname{adj}(M)^{\mathsf T}$（伴随矩阵的转置）。 它对任何方阵都有定义，不要求可逆；两者只差一个标量因子：

$$\operatorname{adj}(M)^{\mathsf T} = (\det M)\,M^{-\mathsf T}$$

但矩阵可逆时它没有任何优势——给出的方向与 $M^{-\mathsf T}$ 完全一致 （2000 组随机矩阵：$\det>0$ 时全部相同，$\det<0$ 时全部相反，乘上符号后一致）； 至于性能，把两种写法都展开成实际运算后是基本持平（见附录二）。

它真正派得上用场的地方只有 $\det M = 0$（退化变换：物体被压成平面或线）。这时 $M^{-\mathsf T}$ 要除以 0、 直接报废，而伴随仍能给出方向：

M = diag(1,2,0)（把物体压成 z = 0 平面），n = (0,0,1)：
  M⁻ᵀ 版     cofactor(M)/det → 除以 0 → inf / NaN          ✗ 报废
  伴随版     (det<0 ? -1 : 1)·C·n = (0,0,2) → 归一化 (0,0,1)  ✓ 正确

顺便澄清一个常见说法：投影矩阵是可逆的——四种常见配置的行列式都非零，2000 组视图空间点 正投影再反投影的最大误差是 4.6e-13。“投影不可逆"说的是透视除法那一步（NDC 只剩 3 个分量， 解不回 4 维）；真正不可逆的是退化变换。

真要在 shader 里用（GPU skinning、程序化变形），可直接抄的写法在文末附录一里， 那里也有一个只在退化变换上触发的符号陷阱。

四、什么时候你根本不用这么麻烦

RTR4 4.1.7 给了一个常被忽略的省略条件：变换只由平移 + 旋转 + 均匀缩放组成时（不含拉伸、挤压、切变），

  • 平移不影响法线（法线是向量）
  • 均匀缩放只改变长度，不改变方向
  • 旋转矩阵的转置就是它的逆 → 两次转置（或两次求逆）相互抵消

所以原矩阵 $M$ 可以直接用来变换法线。

归一化同样能省：

  • 只有平移 + 旋转：长度不变，根本不需要归一化
  • 再加均匀缩放 $s$：长度变成 $s$ 倍，除以 $s$ 即可

决策表

变换组成 法线变换 归一化
平移 不需要变换 —
平移 + 旋转 直接用 $M$ 不需要
平移 + 旋转 + 均匀缩放 直接用 $M$ 除以缩放因子
含非均匀缩放 / 切变 必须 $M^{-\mathsf T}$（或 $\operatorname{adj}^{\mathsf T}$） 必须
退化变换（$\det M = 0$） 必须 $\operatorname{adj}^{\mathsf T}$ 必须
切向量 T / B 永远直接用 $M$ 视情况

「退化变换」具体指什么：某个轴的缩放为 0——物体被压成一张平面或一条线。 实际会遇到的有：缩放动画的插值经过 0（不是两端为 0，而是中间插出 0 的那一帧）、 美术为了临时隐藏把某个轴设成 0、形变动画把网格压塌。 这时 $M^{-\mathsf T}$ 要除以 0、直接报废，只有 $\operatorname{adj}(M)^{\mathsf T}$ 还能给出方向。 注意它不是"无害的错”：哪怕那一帧物体小到看不见，NaN 法线照样会被写进缓冲、污染后面的 pass。

只想拿结论的话，这张表就够了。

五、工业界怎么做

三个主流引擎的实现都能对上，思路也一致：想办法不算，而不是想办法算得更快。

Unity（CGIncludes/UnityCG.cginc，UnityObjectToWorldNormal）：

inline float3 UnityObjectToWorldNormal(in float3 norm) {
#ifdef UNITY_ASSUME_UNIFORM_SCALING
    return UnityObjectToWorldDir(norm);                     // 假设均匀缩放 → 直接变换
#else
    // mul(IT_M, norm) => mul(norm, I_M) => {dot(norm, I_M.col0), ...}
    return normalize(mul(norm, (float3x3)unity_WorldToObject));
#endif
}

注意那行官方注释：他们把"用逆转置"改写成了"用逆矩阵、把向量放到乘法左边"。两者等价 （$\mathrm{mul}(\mathbf{n}, I_M) = I_M^{\mathsf T}\mathbf{n}$），但省掉一次显式转置—— 3×3 转置要做 component shuffle，而换乘法顺序是免费的。UNITY_ASSUME_UNIFORM_SCALING 走的 就是前面那条"可以直接用 $M$“的捷径。

Godot（renderer_rd/shaders/forward_clustered/scene_forward_clustered.glsl:255）：

mat3 model_normal_matrix;
if (bool(instances.data[instance_index].flags & INSTANCE_FLAGS_NON_UNIFORM_SCALE)) {
    model_normal_matrix = transpose(inverse(mat3(model_matrix)));   // 只有这时才算
} else {
    model_normal_matrix = mat3(model_matrix);                       // 否则直接用
}

那 flag 由 CPU 侧设置（INSTANCE_DATA_FLAGS_NON_UNIFORM_SCALE = 1 << 4，定义在 render_forward_clustered.h:276，设置处 render_forward_clustered.cpp:974）。三家里唯一真在 shader 里算的——因为绝大多数物体 根本走不到那个分支。

UE（Engine/Shaders/Private/VertexFactoryCommon.ush:134）：

float3 RotateLocalToWorld(float3 LocalDirection, float3x3 LocalToWorld, float3 InvScale)
{
    return
        InvScale.x * LocalToWorld[0] * LocalDirection.xxx +
        InvScale.y * LocalToWorld[1] * LocalDirection.yyy +
        InvScale.z * LocalToWorld[2] * LocalDirection.zzz;
}

InvScale 是每实例预计算好的逆非均匀缩放（InvNonUniformScale）。这行同时做两件事： 用"按行加权求和”（等价于乘转置）省掉转置，再用逐分量的 InvScale 抵消矩阵里的缩放。

真正的效率排序是：不算 > 用 CPU 预计算 > 用乘法顺序代替转置 > 在 shader 里算。

什么时候躲不掉

“想办法不算"有个前提：CPU 得先拿到那个矩阵。下面这些情况没这个前提：

  1. 变换在 GPU 侧合成（GPU-driven 渲染、把层级关系放进 compute shader 逐级相乘）。 矩阵从没到过 CPU，也就无从预计算它的逆转置。

  2. 程序化变形（绕轴扭转、风吹弯折、顶点位移）。这类变形不是一个矩阵，而是"位置 → 新位置” 的函数；法线要乘它雅可比矩阵的逆转置，而雅可比逐顶点都不同——没有常量矩阵可以先算好。

  3. 顶点动画带非均匀缩放（骨骼缩放、morph target 的缩放通道）。混合出来的矩阵是逐顶点的：

    M = Σ wᵢ·Mᵢ        而      invT(Σ wᵢ·Mᵢ) ≠ Σ wᵢ·invT(Mᵢ)

    实测最大方向差 179°（随机矩阵的极端情形；实际问题通常小得多，但两者不是同一个量，没有"误差可忽略"的保证）。想用对，就必须先混合、再求逆转置。 （UE 的 GPU skinning 实际上把法线当切线一起变换，等于默认骨骼不带非均匀缩放； 一旦骨骼上有缩放，这个误差就会显出来。）

  4. 实例数据只在 GPU 上可见（indirect draw、GPU culling 之后才知道要画哪些实例）。

前两条是"矩阵拿不到"，后两条是"矩阵逐顶点不同"。出路是同一个：在 shader 里算， 但把范围压到最小——Godot 那套标记就是这个思路：分支在 CPU 侧设好，只有真正需要的物体才走进去。

“手写余子式更省"这个说法并不成立。 两者的真实执行成本基本持平，而手写版还多担一个坑。 把两种写法各自原样编译（顶点着色器）看：

写法 SPIR-V 指令数 关键指令
transpose(inverse(mat3(M))) 952 字节 17 MatrixInverse ×1（语义指令）+ 矩阵×向量 + Normalize
手写 cofactorMatrix + det + 判断 2072 字节 54 Cross ×3 + Determinant ×1 + Select ×1

注意第一行那个 17 条是假象：MatrixInverse 把展开工作推给了驱动，执行前还得展开成 $C/\det M$（约 52 条），和手写版的 54 条几乎一样——手写省下的那次除法，被多出来的判断指令抵消了。

所以写 transpose(inverse(...))。 它更短、意图更清楚，而且把"怎么展开"的决定留给驱动 （驱动可能用上硬件特性或更合适的算法）。手写展开等于把这个决定从编译器手里拿走。

（顺带：$C/\det M$ 编译出来只有 1 次除法——编译器先算一次倒数再做向量乘标量； 另外 transpose(inverse(m)) * v 里的转置是免费的，被 MatrixInverse 一起吸收了。）

小结

  • 法线的身份由"与切向量的关系"定义，所以它按 $M^{-\mathsf T}$ 而不是 $M$ 变换
  • 这个解唯一到一个标量因子——于是伴随矩阵能顶替逆矩阵，而归一化不能省
  • 但在"平移 + 旋转 + 均匀缩放"下原矩阵就是对的（均匀缩放会改长度，除一下缩放因子即可）

下次写下 transpose(inverse(...)) 之前先问一句：这个物体的变换里有非均匀缩放吗？ 没有就可以省掉；有，就知道为什么省不掉。

附录一：可直接抄的实现

日常写法：法线矩阵每个物体算一次，CPU 端算好传 uniform。绝大多数项目到此为止。

// 顶点着色器
vec3 n_world = normalize(normalMatrix * n_object);   // normalMatrix 由 CPU 传入

// CPU 端（GLM）
glm::mat3 N = glm::transpose(glm::inverse(glm::mat3(model)));

要在 GPU 上算时（GPU skinning 里每根骨骼一个矩阵、程序化变形）：3×3 的 $\operatorname{adj}(M)^{\mathsf T}$ 就是余子式矩阵 $C$，它的三列是原矩阵两两列的循环叉积。

// GLSL 的 mat3(a,b,c) 是「列为 a,b,c」；m[0] 是第一列
mat3 cofactorMatrix(mat3 m) {
    return mat3(cross(m[1],m[2]), cross(m[2],m[0]), cross(m[0],m[1]));
}

mat3 M = mat3(model);
float det = determinant(M);
// ⚠ 只有"负"才取反 —— 不能写成 sign(det)：
//   det = 0 时 GLSL 的 sign 返回 0，会把法线乘成零向量，normalize 之后就是 NaN。
float s = (det < 0.0) ? -1.0 : 1.0;
vec3 n_world = normalize(s * cofactorMatrix(M) * n_object);

两个注意点：三对叉积必须循环移位（顺序写错会拿到转置或错的列）；叉积含大数相减， 极端缩放下会掉精度。

附录二：这条链上的常见追问

为什么法线不能直接用模型矩阵变换
  → 非均匀缩放破坏垂直性（用 n·t = 0 这个约束论证）
  → 那正确的矩阵是什么（M⁻ᵀ，并指出它唯一到标量因子）
  → 为什么既要求逆又要转置（切线是"跟着坐标系走"的量，法线是"反着走"的量）
  → 什么时候可以偷懒（平移 + 旋转 + 均匀缩放）
  → 矩阵奇异、逆不存在怎么办（伴随矩阵：$​\det M = 0$ 时它仍能给出方向）
  → 切向量为什么不一样（同一个变换，两类量的变换规则相反：逆变 / 协变）
  → 负缩放下法线贴图为什么会错

参考：Tomas Akenine-Möller 等，《Real-Time Rendering》第 4 版，4.1.7 节 Normal Transform（p.65–67）。 文中所有算例与压力测试数据均可用 3×3 矩阵运算复现。
